서문
도시 토지 자원이 점점 부족해짐에 따라 지능형 기계식 입체주차장은 상업 지역, 주거 단지, 대중교통 허브의 주차 공간 확장을 위한 핵심 솔루션으로 자리 잡았습니다. 입체주차장의 핵심 실행 장치인 차량 이송 장비의 작동 안정성, 출차 효율, 적응성 및 안전성은 주차장의 전체 운영 능력과 사용자 경험을 직접적으로 결정합니다.

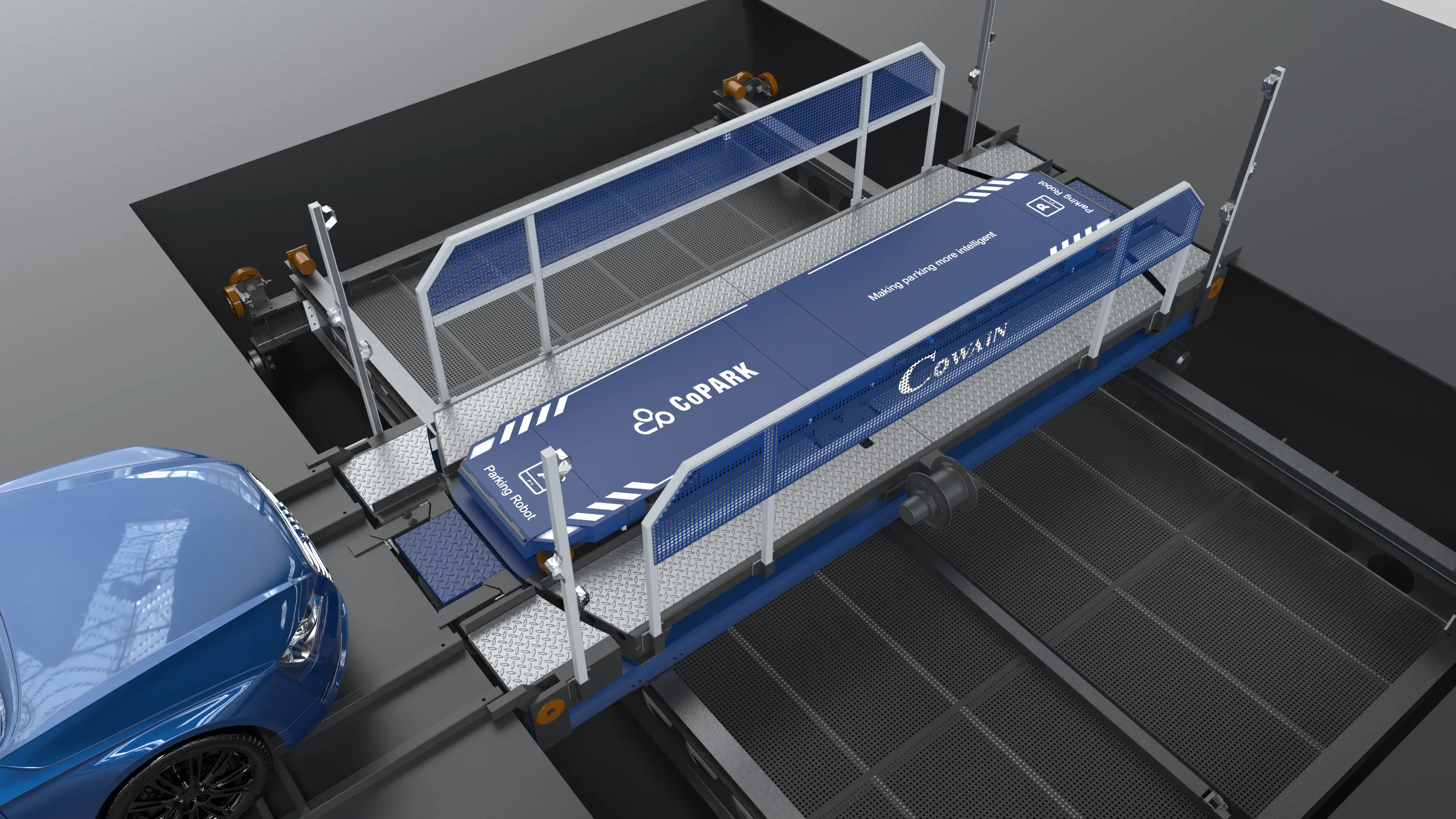

본 문서에서 소개하는 기계식 입체주차장 신축식 콤 트랜스포터는 다양한 지능형 입체주차장 및 평면 이동식 주차 시스템을 위해 개발된 특수 차량 이송 장비입니다. 기존의 차량 플레이트 이송 방식을 탈피하고, 무플레이트 신축식 콤 인터로킹 기술을 채택하여 차량 평행 이동, 리프트 도킹, 정밀 주차 공간 접근과 같은 핵심 동작을 효율적으로 수행합니다. 아래 본문에서는 장비의 완전한 토지 활용 시나리오와 함께 정밀한 전기 설계 세부 사항을 심층 분석하고, 제품의 실용적 가치와 기술적 장점을 종합적으로 설명합니다.
기존 이송 방식과 비교했을 때, 이 신축식 콤 트랜스포터의 핵심 장점은 높은 적응성, 높은 안정성, 높은 안전성이라는 세 가지 차원에 집중되어 있습니다. 이 제품은 경량화되고 컴팩트한 구조 설계를 채택하여 다양한 휠베이스와 차체 높이를 가진 일반 차량에 적응할 수 있어, 기존 장비의 차종 제한을 극복합니다. 성숙된 전기 제어 시스템을 기반으로 저속에서의 부드러운 기동/정지와 고속에서의 안정적인 이송을 구현하여 주차장의 출차 효율을 크게 향상시킵니다. 또한 습기, 먼지가 있고 장기간 연속 작동하는 주차장의 복잡한 작업 조건에 적응할 수 있는 완전한 전기 안전 보호 메커니즘을 갖추고 있습니다. 동시에 모듈식 전기 레이아웃 설계는 장비 고장 확률과 사후 유지보수 난이도를 크게 줄입니다.
현재 사용 중인 신축식 콤 트랜스포터는 구동 방식에 따라 일반 모터 구동 방식과 서보 모터 구동 방식의 두 가지로 나눌 수 있습니다. 동작 원리에는 차이가 없지만, 전동 설계와 전기 제어 설계에는 큰 차이가 있습니다.

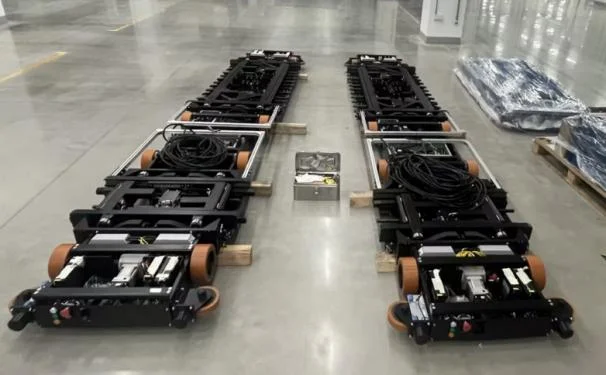

서보 신축식 콤

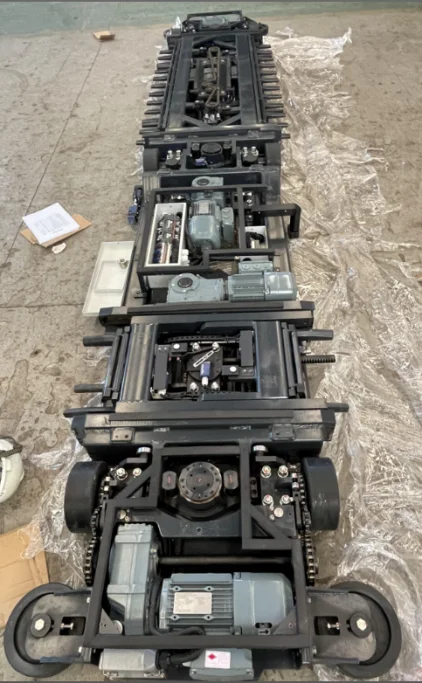

삼상 모터 신축식 콤
위 그림에서 알 수 있듯이, 장비 구조나 전기 레이아웃 측면에서 완전히 다릅니다. 아래에서는 전기적 관점에서 두 방식의 차이점을 상세히 분석하고, 특히 서보 제어 트랜스포터의 전기 설계 포인트에 초점을 맞출 것입니다.
전기 설계 세부 사항 심층 분석
I. 감지 원리
두 트랜스포터의 감지 원리는 기본적으로 동일합니다. 기계 구조 설계의 차이로 인해 감지 방식은 상당히 다릅니다.

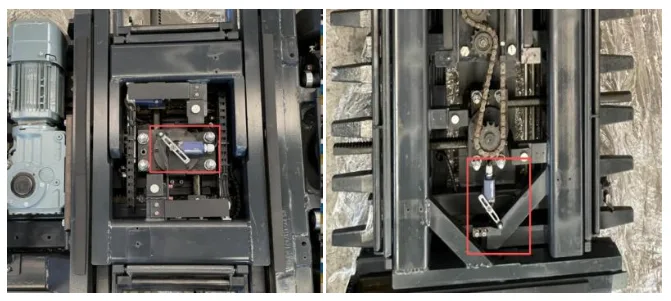

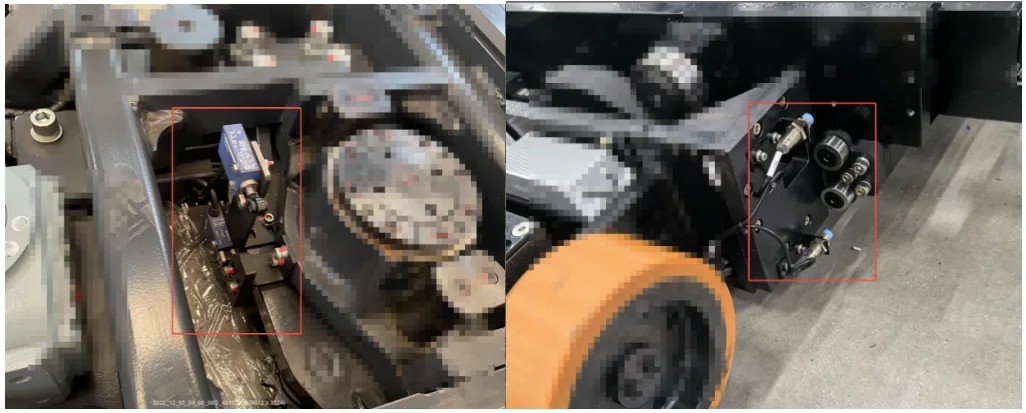

1. 위치 결정 센서 설계 방식
두 트랜스포터의 위치 결정 센서는 하나는 자기 스위치를 사용하고 다른 하나는 반사형 광전 스위치를 사용합니다.
두 위치 결정 방식 모두 센서가 위치 결정 블록을 찾아 위치를 결정하는 데 의존합니다.
2. 신축식 콤 수축 센서 감지
삼상 모터 버전 전후 신축식 콤 수축 스위치
서보 모터 버전 전후 신축식 콤 수축 완료 센서
신축식 콤 수축 감지 방법은 동일하며, 모두 콤 프레임 자체의 위치를 감지하여 스위치를 트리거합니다.

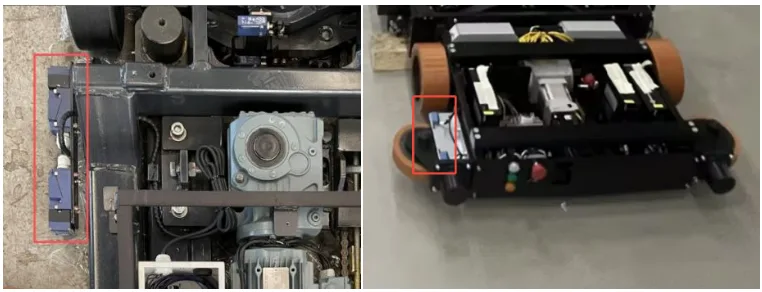

3. 신축식 콤 신장 센서 감지
서보 모터 버전 전후 신축식 콤 신장 스위치
삼상 모터 버전 전후 신축식 콤 신장 완료
두 장비의 신장 완료 감지 방법은 동일합니다. 원리는 신축식 플랩이 바퀴에 닿은 후 센서가 트리거 신호를 감지하는 것입니다.

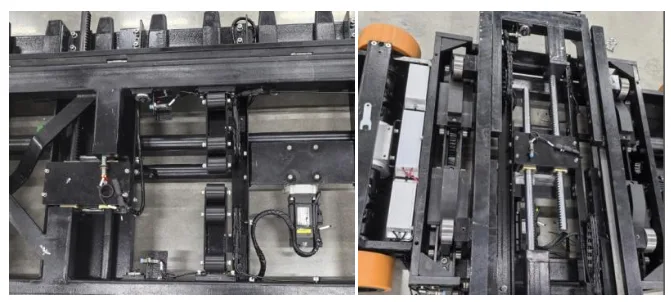

4. 리프트 상승/하강 위치 감지
두 장비의 리프트 위치 감지 방법은 기본적으로 동일합니다. 스위치는 고정되어 있으며, 리프트가 필요한 위치에 도달했는지 감지하여 리프트 완료 여부를 판단합니다.
II. 전기 제어 시스템
1. 전기 제어 하드웨어 시스템 설계
서보 장치는 분산 모듈식 전기 아키텍처를 채택합니다. 전체 제어 시스템은 메인 PLC 컨트롤러, 서보 드라이브 모듈, 감지 센서 모듈, 신축 실행 모듈, 통신 상호작용 모듈의 5가지 주요 유닛으로 구성됩니다. 각 모듈은 독립적으로 작동하며 협력하여 작동합니다. 모듈식 설계는 다음과 같은 중요한 장점이 있습니다. 한편으로는 회로 배선이 질서 정연하고 라인 구역이 명확하며 강전과 약전이 분리되어 라인 간 간섭을 효과적으로 방지하고 단락 및 누전 고장 확률을 줄입니다. 동시에 표준화된 전기 인터페이스 설계는 시중의 주류 입체주차장 제어 시스템에 완벽하게 적응하여 호환성이 뛰어납니다.

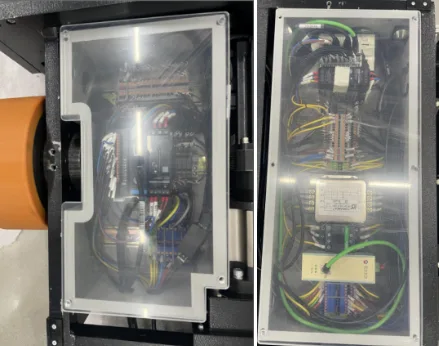

방진 투명 커버 설계로 커버를 분리하지 않고도 내부 상태를 관찰할 수 있어 유지보수의 편의성을 극대화합니다. 제어 박스는 완충 패드를 통해 장비 고정 지점과 분리되어 있으며, 장비 작동 중 발생하는 대부분의 진동은 절연 패드에 흡수될 수 있습니다. 또한 모든 배선 단자는 스프링 클램핑 방식을 사용하여 장비 진동으로 인한 배선 풀림을 방지합니다.
트랜스포터는 완전한 제어 시스템을 갖추고 있어, 서보 트랜스포터는 표준 제품으로 존재할 수 있으며, 3상 전원 공급만 필요하고 나머지는 무선 통신을 통해 제어할 수 있습니다.

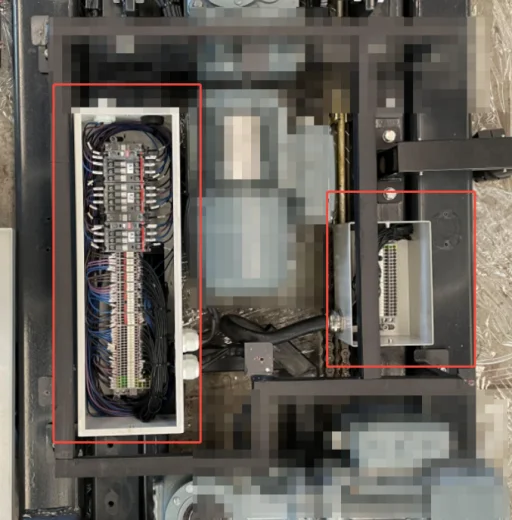

삼상 모터 버전 트랜스포터의 전기 박스에는 접촉기와 배선 단자만 장착되어 있습니다. 공간 제약으로 인해 제어 시스템을 트랜스포터 내부에 통합할 수 없으며, 장비의 신호와 제어 출력을 외부로 보내 제어해야 합니다. 따라서 이 트랜스포터는 두 세트의 케이블을 연결해야 합니다. 한 세트는 모터 출력을 제어하는 강전 시스템이고, 다른 한 세트는 트랜스포터의 모든 제어 신호를 수집하는 케이블입니다. 두 세트의 케이블은 코어 수가 많으며, 케이블 수축 제어를 위해 두 세트의 외부 스프링 릴이 필요합니다. 전체적인 비용 제어와 장비 안정성 측면에서 서보 버전보다 떨어집니다.
2. 전기 제어 시스템 설계
이 장비는 고정밀 지능형 로직 제어 회로를 갖추고 있으며, PLC 코어 제어 시스템과 서보 드라이브 폐쇄 루프 제어 알고리즘을 통해 주행, 신축, 정렬, 인계의 전체 과정을 정밀하게 제어합니다. 제어 시스템에는 자체 적응 로직이 내장되어 있습니다. 차량 중량, 휠베이스 및 주차 위치 편차에 따라 신축식 콤 스트로크와 주행 궤적을 자동으로 미세 조정하여 편차 없는 정밀 차량 인계를 구현합니다. 동시에 회로에는 고장 자가 진단 및 지능형 피드백 기능이 통합되어 있습니다. 작동 중 라인 상태, 센서 데이터 및 모터 작동 조건을 실시간으로 모니터링하고, 이상이 발생하면 즉시 시청각 경보를 트리거하고 고장 코드를 기록하며, 동시에 주차장 중앙 제어 시스템에 업로드하여 유지보수 인력이 신속하게 문제를 해결할 수 있도록 합니다. 또한 자동 기동/정지, 연동 리프트, 지능형 스케줄링과 같은 기능을 지원하며, 다중 장비 협업 작동에 적응하여 주차장 전체의 출차 효율을 크게 향상시킵니다.
서보 제어 시스템과 비교할 때, 기존 삼상 모터 제어는 주파수 변환기에 의존합니다. 주파수 변환기 제어는 정밀 위치 결정 측면에서 서보 제어 시스템보다 훨씬 떨어지며, 모터의 응답 속도에도 큰 차이가 있습니다. 이러한 두 가지 주요 차이점은 출차 속도에 명확한 차이를 초래합니다. 서보 시스템은 삼상 모터 시스템보다 30% 빠릅니다.
그러나 기존 삼상 모터에도 장점이 없는 것은 아닙니다. 일반 모터를 사용하기 때문에 환경 요구 사항이 낮고 고온, 고습, 진동 환경에서 안정적으로 작동합니다. 또한 통신에 의존하지 않고 제어되므로, 통신 속도나 통신 장애로 인한 장비 작동 지연 또는 제어 불능 가능성을 직접적으로 배제합니다. 트랜스포터는 일반적으로 트래버스 카와 함께 사용되며, 하나의 PLC가 트래버스 카와 트랜스포터를 모두 제어하므로 내부 데이터 상호 작용이 더 신속하고 안정적이며 제어 가능합니다.
요약
이상으로 신축식 콤 트랜스포터의 두 가지 다른 구조에 대한 분석과 비교였습니다. 입체주차장의 핵심 부품으로서 두 트랜스포터는 각각 장단점이 있으며, 다양한 프로젝트에 따라 매칭해야 합니다. 향후 지능형 주차 산업이 지속적으로 업그레이드됨에 따라, 이 제품은 전기 지능형 제어 및 에너지 절약 기술을 지속적으로 최적화하여 더욱 지능적이고 집약적인 주차 시나리오에 적응하고, 도시 정적 교통의 품질 및 효율성 향상과 공간 확장을 위한 핵심 장비 지원을 제공할 것입니다.
