주차난 문제는 방대한 입체 주차장 시장을 창출했지만, 시중에 다양한 기계식 주차장 유형이 있는 만큼 많은 투자자, 개발자, 시설 관리자가 종종 선택의 어려움에 빠집니다. 어떤 기술이 가장 성숙한가? 어떤 것이 투자 비용이 가장 낮은가? 어떤 것이 내 부지와 예산에 가장 적합한가?
사실 작동 원리에 따라 기계식 주차 설비는 아홉 가지 유형으로 분류할 수 있습니다. 오늘은 작동 원리, 적용 시나리오, 투자 비용이라는 세 가지 차원에서 한 번에 정리하여 가장 적합한 방안을 찾을 수 있도록 도와드리겠습니다.

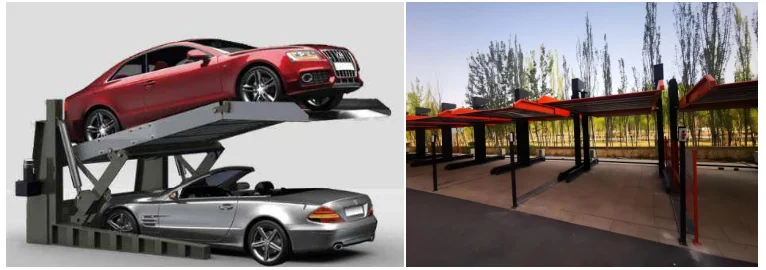

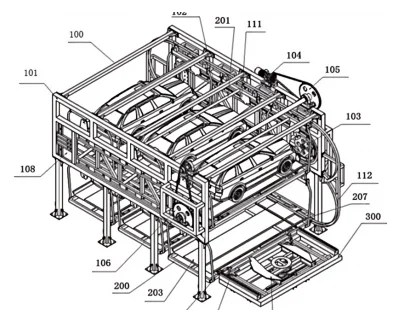

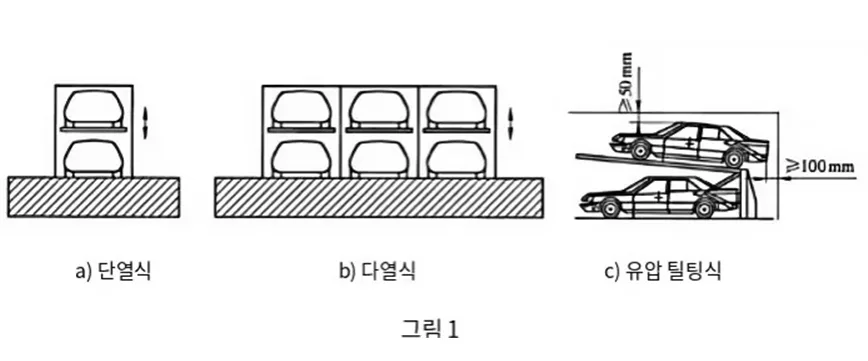

간이 승강형
작동 원리: 가장 구조가 간단한 유형입니다. 모터가 체인을 구동하여 차량 받침대를 승강시켜 차량을 입출고하는 방식으로, 승강 또는 요동 기구를 사용하여 자동차를 넣거나 빼는 기계식 주차 설비입니다.
제품 특징: '안전, 편리함'으로 알려져 있으며, 완벽한 안전 장치 및 제어 시스템을 갖추고 있습니다. 구조가 간단하고, 표준화된 설계, 대량 생산, 설치 속도가 빠르며, 운용이 매우 성숙합니다.
1. 구조가 간단하고 실용적이며, 특별한 바닥 기초 요구 사항이 없습니다.
2. 단일 세트 장비 설치가 용이하고, 임의로 이동할 수 있습니다.
3. 장비에 전용 키 스위치가 있어 외부인이 장비를 작동하는 것을 방지합니다.
4. 상층 차량판에는 미끄럼 방지 안전 장치가 있습니다.
적용 시나리오: 개인 빌라, 기업 자체 주차장, 가정용 2차량 개조.
투자 비용: 낮음. 구조가 간단하고 설치가 빠르며, 입문용 선택입니다.

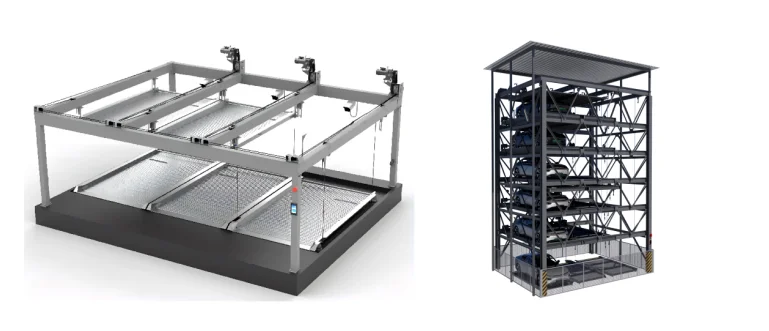

승강 횡이동형 (PUZZLE)

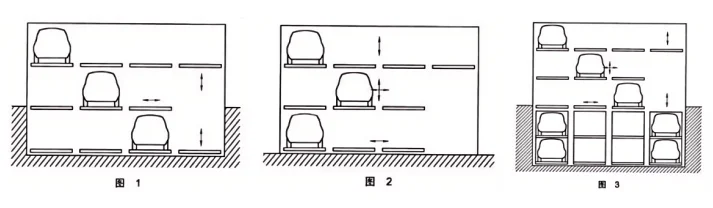

작동 원리: 차량 받침대의 승강과 횡이동을 통해 차량을 입출고하며, 여러 층으로 적층할 수 있습니다. 차량 받침대나 기타 차량 탑재 장치를 이용하여 승강 및 횡방향 이동으로 자동차를 입출고하는 기계식 주차 설비입니다. 이 장비는 각 주차 공간에 차량 받침대가 있으며, 필요한 차량의 받침대는 상승, 하강, 횡이동 등의 운동 과정을 통해 지상층에 도달합니다. 최상층과 최하층의 받침대는 상하 승강만 가능하고 좌우 횡이동은 불가능합니다. 중간 각 층의 받침대는 상하 승강과 좌우 횡이동이 모두 가능합니다. 중간 각 층과 지상층에는 하나의 빈 공간이 있으며, 횡이동으로 받침대를 이동시켜 빈 공간을 변경하여 빈 공간 바로 위의 받침대를 지상층으로 하강시켜 입출고 과정을 완료합니다. 지상층 받침대 위의 자동차는 직접 입출고할 수 있습니다.
제품 특징: 시장 점유율이 가장 높은 고전적인 유형입니다.
1. 지상 공간을 효과적으로 활용하여 공간利用率을 높입니다.
2. 입출고가 빠르고 편리하며, 대스팬 빔 설계로 차량 진출입이 원활합니다.
3. PLC 제어를 사용하여 자동화 수준이 높습니다.
4. 에너지 절약 및 환경 친화적이며, 소음이 낮습니다.
5. 사용자 인터페이스가 조화로우며, 다양한 조작 방식을 선택할 수 있어 조작이 간단합니다.
6. 평균 입출고 시간 ≤ 90초.
적용 시나리오: 노후 주택단지 개조, 중소형 상업 시설, 공영 주차장.
투자 비용: 중저가. 기술이 매우 성숙하고 유지보수 비용이 통제 가능하며, 가성비 최고입니다.

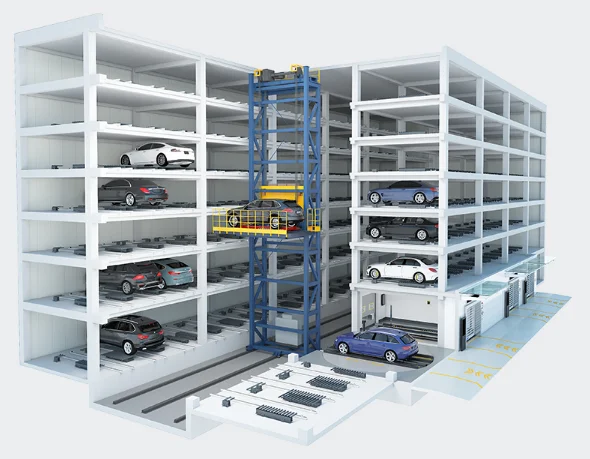

평면 이동형 (SHUTTLE)

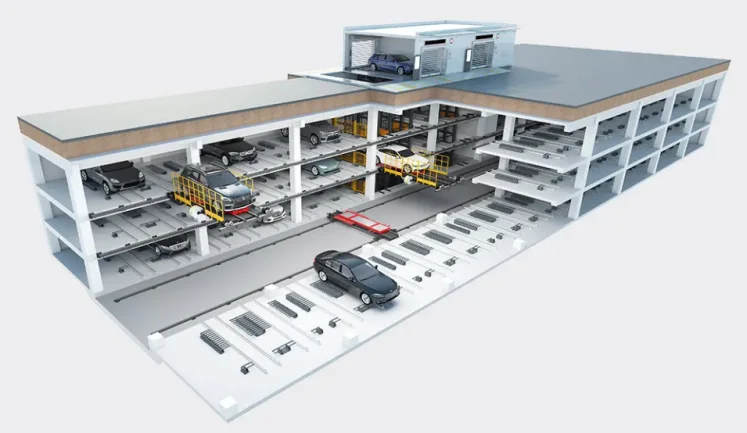

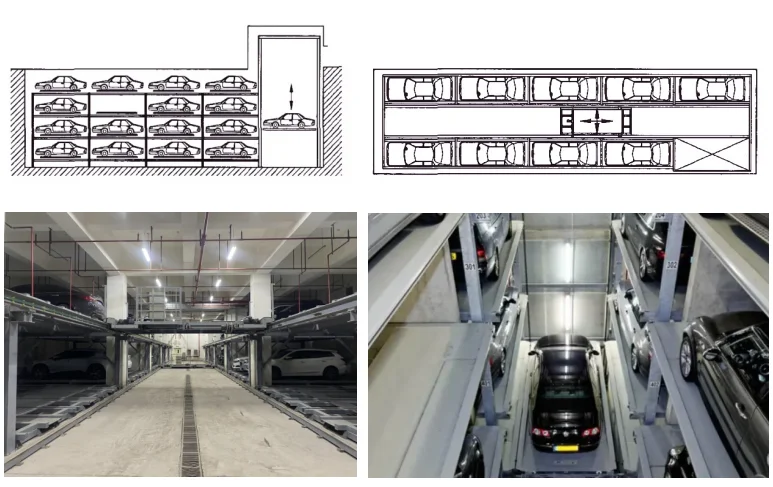

작동 원리: 동일한 수평층에서 운반 장치를 사용하여 차량을 지정된 주차 공간으로 수평 이동시키며, 자주 승강기와 함께 사용하여 다층 자동 입출고를 구현합니다.
제품 특징:
1. 완전 밀폐 관리, 안전, 도난 방지, 차량에 최적의 보호를 제공합니다.
2. 각 층의 대차와 승강기가 독립적으로 작동하여 입출고 속도를 높입니다.
3. 지하 공간을 효율적으로 활용할 수 있으며, 주차 규모는 수천 대에 이를 수 있습니다.
4. 일부 구역에 고장이 발생해도 다른 구역 장비의 정상 작동에 영향을 미치지 않습니다.
5. 여러 대의 승강기 + 각 층 이동 대차의 구성 형태로 여러 사람이 동시에 차량을 입출고할 수 있습니다.
적용 시나리오: 중대형 지하/지상 주차장, 고밀도 주차가 필요한 대형 공공 건물.
투자 비용: 중고가. 자동화 수준이 높고 공간利用率이 승강 횡이동형보다 우수합니다.
통로 스태커형

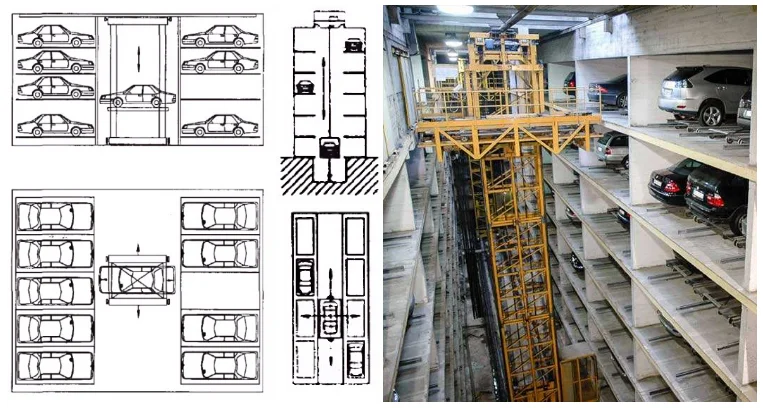

작동 원리: 통로 스태커를 사용하여 자동차를 수평 및 수직으로 주차 공간 옆으로 이동시키고, 입출고 인계 기구를 사용하여 자동차를 입출고하는 기계식 주차 설비입니다.
제품 특징: 입출고 전 과정이 시스템에 의해 자동으로 완료되며, 안전하고 편리합니다.
1. 완전 밀폐 관리, 안전, 도난 방지, 차량에 최적의 보호를 제공합니다.
2. 지상 또는 지하에 설치할 수 있어 제한된 공간을 최대한 활용합니다.
3. 차량 받침대의 승강과 이동이 동시에 진행되어 입출고가 빠르고 편리합니다.
4. 통로 내에 스태커 한 대만 설치하면 기존의 다층 이동 대차와 운반 장치를 대체할 수 있어 비용 측면에서 장점이 있습니다.
5. 컴퓨터와 터치스크린 인터페이스를 통해 종합 관리하여 장비의 작동 상태를全面 모니터링할 수 있으며, 조작이 간단합니다.
적용 시나리오: 대형 공영 주차 빌딩, 도심 핵심 지역 전문 주차장.
투자 비용: 높음. 장비가 복잡하고 토목 정밀도 요구 사항이 높으며, 고용량 집중 프로젝트에 적합합니다.

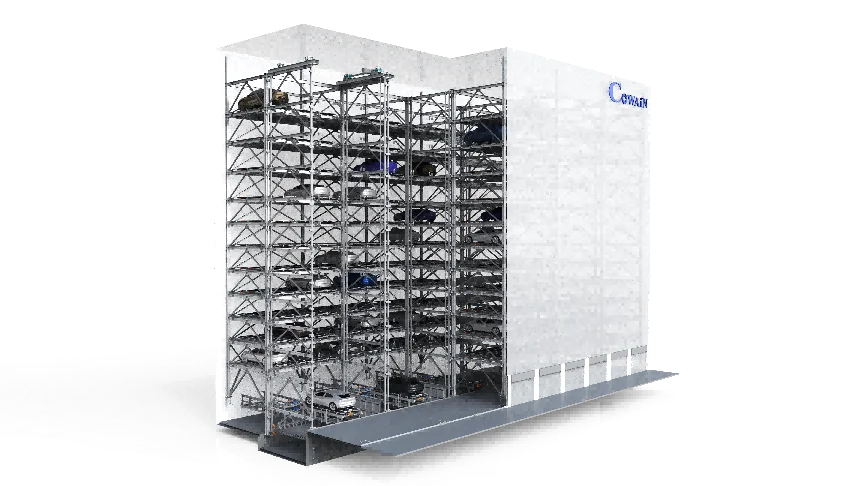

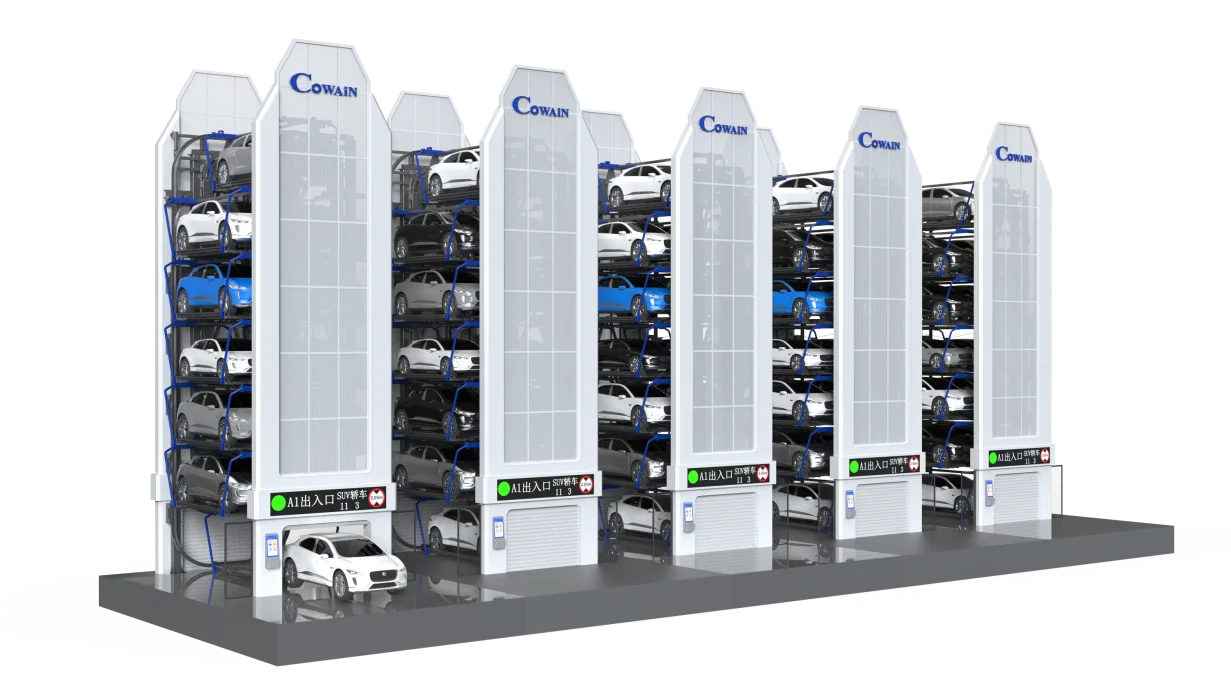

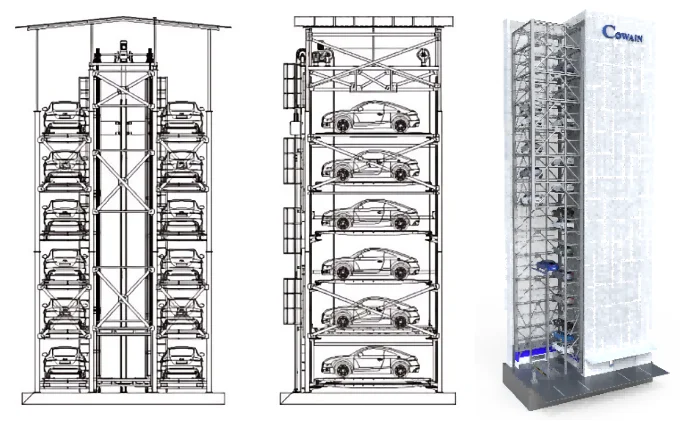

수직 승강형 (TOWER)

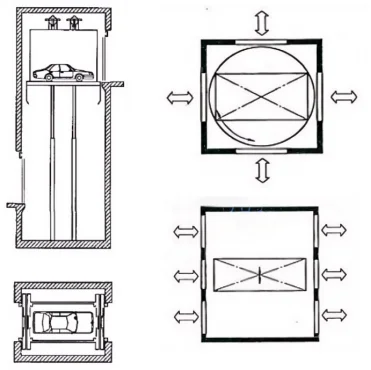

작동 원리: 승강기를 사용하여 자동차를 지정된 층까지 승강시키고, 입출고 교환 기구를 사용하여 자동차를 입출고하는 기계식 주차 설비입니다. 엘리베이터와 유사한 원리와 구조를 채택하여, 차량을 출입구에 주차하기만 하면 자동차 승강기가 자동으로 차량을 들어 올려 가장 가까운 빈 주차 공간으로 운반하여 전체 주차 과정을 완료합니다.
제품 특징: 속칭 '타워 주차장'입니다. 중앙은 수직 승강 통로이고, 양쪽으로 여러 층의 주차 공간이 방사형으로 배치되어 있으며, 차량은 승강기와 횡이동 기구에 의해 지정된 주차 공간으로 전달됩니다.
1. 점유 면적이 적고 장비 수용 차량 수가 많으며, 고층 설계 시 최대 평균 차량 한 대당 1제곱미터의 공간만 차지할 수 있습니다.
2. 여러 대의 장비를 연립하여 동시에 여러 주차 공간 출입구를 제공할 수 있으며, 장비 구조가 간단하고 콤팩트하며 작동 속도가 빨라 사용자의 입출고 대기 시간이 짧습니다.
3. 지능화 수준이 높아 앱 예약 입출고 및 주차 공간 안내가 가능합니다.
4. 주차장 외장 마감을 통해 주변 건물과 일체화할 수 있어 도시 통일 계획에 유리합니다.
적용 시나리오: 도심 핵심 지역의 영세한 나대지, 땅값이 비싼 상업 중심지.
투자 비용: 높음. 점유 면적이 매우 작고高度로 집적되어 공간 극한 활용의 대표입니다.

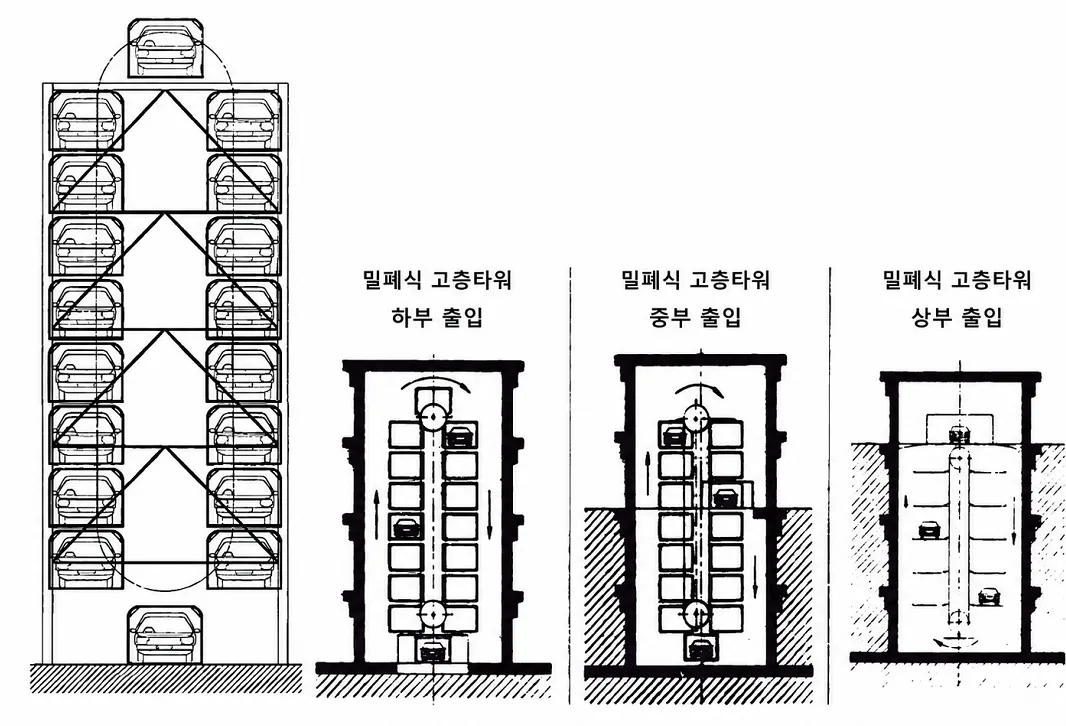

수직 순환형 (ROTARY)
작동 원리: 수직 순환형 입체 주차장은 모터가 감속기를 통해 동력 전달 기구를 구동하고, 견인 부재인 체인에 일정 간격으로 차량 받침대를 설치하여, 모터가 작동하면 받침대가 체인과 함께 순환 운동하여 차량을 입출고합니다. 관람차 원리와 유사하게 여러 개의 곤돌라식 차량 받침대가 중심축을 중심으로 수직 순환 운동하며, 차량 입출고는 순환 회전을 통해 이루어집니다.
제품 특징:
1. PLC 자동 차량 조정을 사용하여 한 번의 버튼 조작으로 입출고를 완료할 수 있습니다.
2. 지상 또는 반지상 반지하에 설치할 수 있으며, 단독 또는 건물에 부설하여 설치할 수 있고, 여러 대를 조합할 수도 있습니다.
3. 공간利用率이 높아 토지 구매에 드는 많은 비용을 절감할 수 있으며, 관련配套 건물의 합리적인 계획 및 최적화 설계에 유리합니다.
4. 장비는 주로 옥외 노천에 배치되며, 일반적으로 강제 환기, 사전 소방 배관 등이 필요 없고 대면적 조명이 필요 없어 전력 소비량은 일반 지하 주차장의 35%에 불과합니다.
적용 시나리오: 도로변의 좁고 긴 부지, 소형 영세 용지.
투자 비용: 중간. 장비 표준화 수준이 높고 배치가 유연하지만, 입출고 대기 시간이 있습니다.

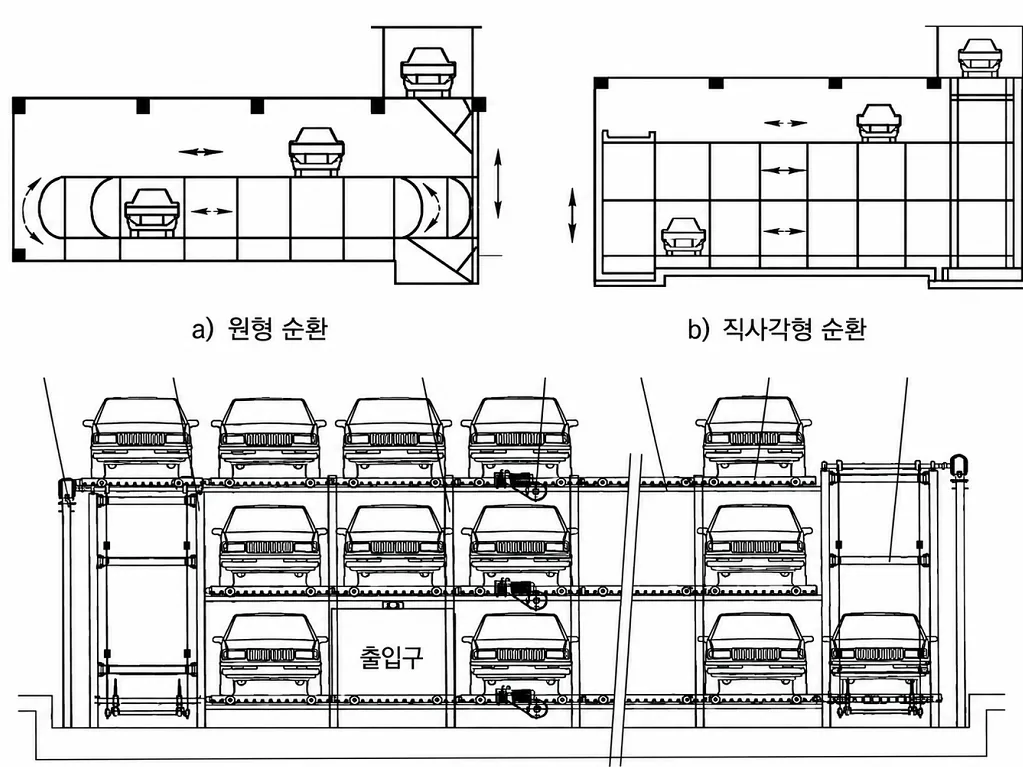

수평 순환형
작동 원리: 수평 순환 기구를 사용하여 주차 공간을 수평 순환 운동시켜 승강기 또는 출입구에 도달하게 하여 자동차를 입출고하는 기계식 주차 설비입니다.
제품 특징:
1. 공간 형태 적응성이 뛰어나 '좁고 긴 부지'에 적합합니다.
2. 다른 유형에 비해 토목 요구 사항이 낮아 기존 건물 내부에 추가 설치하기 쉽습니다.
3. 입출고 리듬이 명확하며, 필요에 따라 여러 개의 출입구를 설정하여 사용 효율을 높일 수 있습니다.
4. 자동 입출고 기능을 갖추고 있어, 사용자가 출입구에서 카드를 대거나 버튼을 누르면 시스템이 자동으로 주차 공간을 조정합니다.
적용 시나리오: 좁고 긴 부지, 단층 또는 소수 층의 소형 자동화 주차장.
투자 비용: 중간. 일부 자동화 특성이 있지만 용량이 제한됩니다.
다층 순환형
작동 원리: 상하 순환 기구 또는 승강기를 사용하여 자동차를 서로 다른 층의 주차 공간 사이에서 순환 이동시켜 자동차를 입출고하는 기계식 주차 설비입니다.
제품 특징:
1. 수직 + 수평 복합 순환으로 차량의 고밀도 입체 보관을 구현하여 공간利用率이 높습니다.
2. 지형에 따라 레일을 유연하게 설계할 수 있어 좁고 불규칙한 공간에 더 적합합니다.
3. 완전 밀폐 자동화 운영 관리로 인원이 주차 구역에 들어갈 필요가 없습니다.
4. 다른 층이나 다른 방향에 여러 개의 출입구를 설정할 수 있어 입출고 효율을 제어할 수 있습니다.
적용 시나리오: 특수 부지 (예: 지하 깊은 층의 좁고 긴 공간, 지형 제한 구역).
투자 비용: 중고가. 구조가比較 복잡하며 비교적 특수한 응용 분야에 속합니다.

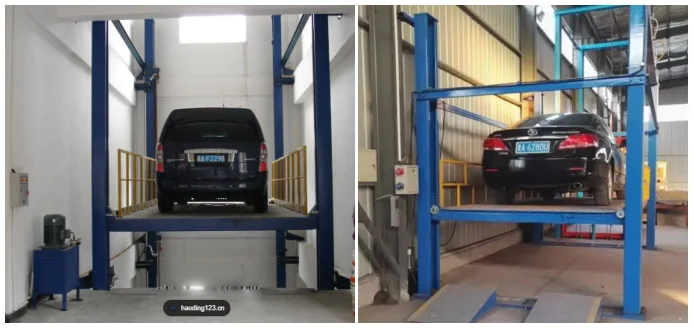

자동차 전용 승강기
작동 원리: 주차장 출입구에서 다른 주차 층 사이에서 자동차를 승강 운반하는 기계 설비입니다.
제품 특징: 차량을 입구에서 각 층의 주차 구역으로 수직 운반하는 데 특화되어 있으며, 자체적으로 차량을 보관하지 않고 '수직 운송 수단' 역할만 합니다.
적용 시나리오: 다양한 자동화 또는 반자동화 주차장과 함께配套 사용됩니다.
투자 비용: 중간. 주차장 시스템의 엘리베이터 부분으로 비용이 별도로 계산됩니다.
요약: 아홉 가지 유형을 정리해 보면, 승강 횡이동형은 기술 성숙도, 비용 통제 가능성, 적응성 덕분에 시장에서 계속 주류를 차지하며 노후 개조 및 필수 수요에 최우선 선택입니다. 반면 최고의 경험과 자동화 운영을 추구하는 현대 상업 시설, 병원 등의场景에서는 평면 이동형, 통로 스태커형, 수직 승강형 등의 지능형 솔루션이 무인 운영,高效 회전의 미래 경험을 대표합니다.
프로젝트가 어떤 단계에 있고, 얼마나 많은 예산 제약에 직면해 있든, 아홉 가지 유형 중에서 정확히匹配되는 경로가 항상 있습니다. 핵심은 단순히 장비를 선택하는 것이 아니라, 방안을 제대로 선택하는 데 있습니다.
